タッピンねじ
JIS名称 B1122 / 附属書JB 表JB.2,3,4 抜粋
| 単位mm | ||||||||
|---|---|---|---|---|---|---|---|---|

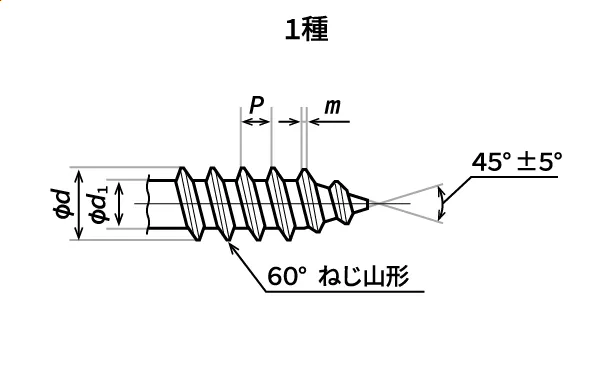

| タッピンねじ1種 | ||||||||
|
||||||||
| 呼び径 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 | |
| ｄ | 最大 | 3.1 | 3.65 | 4.15 | 4.65 | 5.2 | 6.2 | 8.2 |
| 最小 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 | |
| d1 | 最大 | 2.2 | 2.6 | 3 | 3.3 | 3.7 | 4.5 | 6 |
| 最小 | 2.1 | 2.5 | 2.9 | 3.2 | 3.5 | 4.3 | 5.8 | |
| P | 1.06 | 1.41 | 1.59 | 1.81 | 2.12 | 2.54 | 2.82 | |
| ねじの 山数 |
25.4mm につき |
24 | 18 | 16 | 14 | 12 | 10 | 9 |
| m | 最大 | 0.1 | 0.15 | |||||
※テーパ部には、その長さの1/2以上の部分にわたってねじ山がなければならない。
| 単位mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

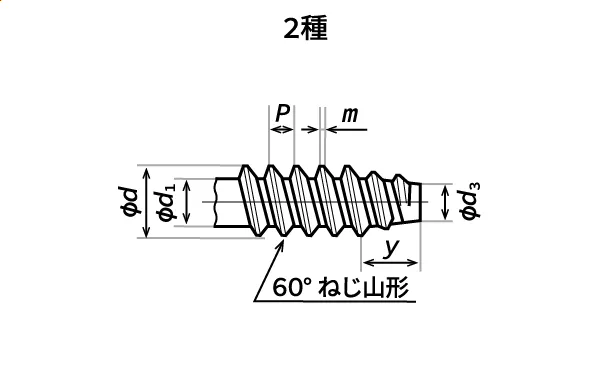

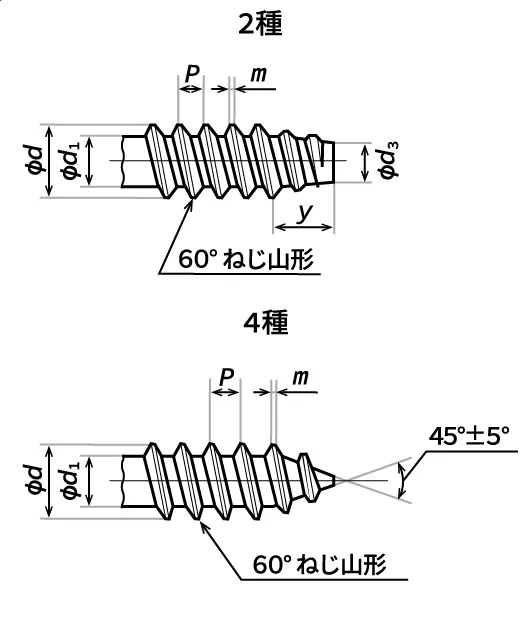

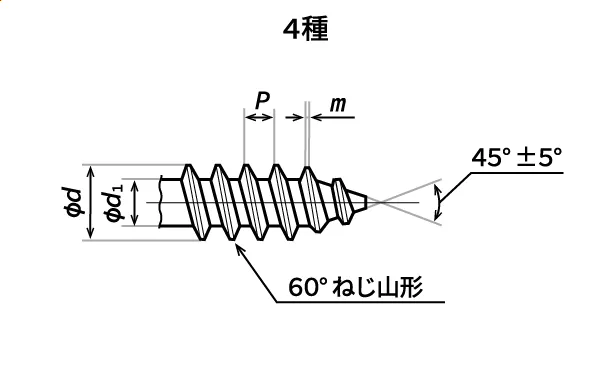

| タッピンねじ2種・4種 | ||||||||||

|
||||||||||
| 呼び径 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 | |
| ｄ | 最大 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 |
| 最小 | 1.9 | 2.4 | 2.9 | 3.4 | 3.85 | 4.35 | 4.85 | 5.85 | 7.8 | |
| d1 | 最大 | 1.5 | 1.9 | 2.3 | 2.7 | 3 | 3.4 | 3.8 | 4.6 | 6.1 |
| 最小 | 1.4 | 1.8 | 2.2 | 2.6 | 2.9 | 3.3 | 3.6 | 4.4 | 5.9 | |
| d3 | 最大 | 1.4 | 1.8 | 2.2 | 2.6 | 2.9 | 3.3 | 3.6 | 4.4 | 5.9 |
| 最小 | 1.2 | 1.6 | 2 | 2.4 | 2.7 | 3 | 3.3 | 4 | 5.4 | |
| P | 0.63 | 0.91 | 1.06 | 1.27 | 1.41 | 1.59 | 1.81 | 2.12 | ||
| ねじの 山数 |
25.4mm につき |
40 | 28 | 24 | 20 | 18 | 16 | 14 | 12 | |
※2種のテーパ部には、その長さの1/2以上の部分にわたってねじ山がなければならない。
| 単位mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

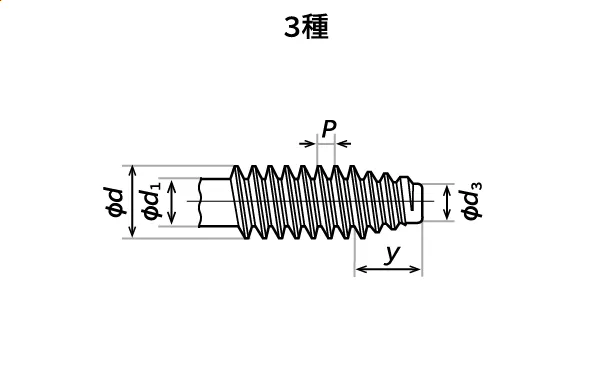

| タッピンねじ3種 | ||||||||||
|
||||||||||
| 呼び径 | 2 | 2.5 | 3 | (3.5) | 4 | (4.5) | 5 | 6 | 8 | |
| ねじの呼び | M2 | M2.5 | M3 | (M3.5) | M4 | (M4.5) | M5 | M6 | M8 | |
| ｄ | 最大 | 1.98 | 2.48 | 2.98 | 3.47 | 3.97 | 4.47 | 4.97 | 5.97 | 7.96 |
| 最小 | 1.89 | 2.38 | 2.87 | 3.36 | 3.84 | 4.34 | 4.84 | 5.82 | 7.79 | |
| d1 | 最大 | 1.46 | 1.9 | 2.33 | 2.69 | 3.06 | 3.5 | 3.93 | 4.67 | 6.34 |
| 最小 | 1.37 | 1.8 | 2.22 | 2.57 | 2.93 | 3.36 | 3.78 | 4.5 | 6.14 | |
| d3 | 最大 | 1.37 | 1.8 | 2.22 | 2.57 | 2.93 | 3.36 | 3.78 | 4.5 | 6.14 |
| 最小 | 1.23 | 1.63 | 2.02 | 2.37 | 2.67 | 3.1 | 3.48 | 4.17 | 5.75 | |
| p | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.75 | 0.8 | 1 | 1.25 | |
