  4. JIS 寸法表〈六角穴付きボルト〉
STANDARD PARTS

六角穴付きボルト

JIS名称 B1176 / 図1, 表3, 表4 抜粋

単位mm
六角穴付きボルト
JIS B1176 六角穴付きボルト

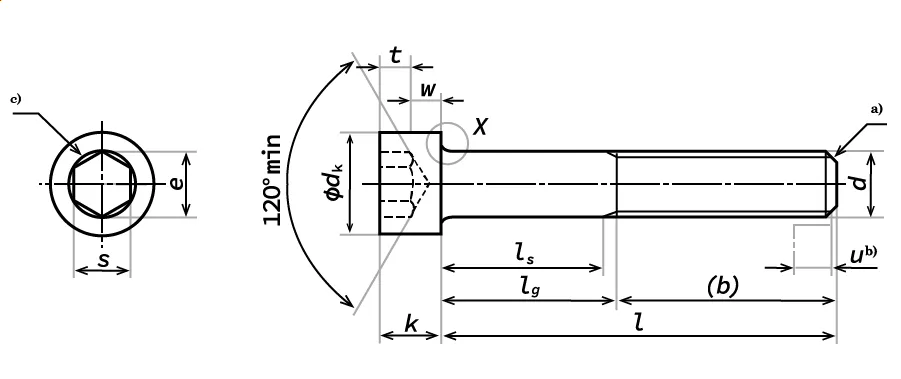

JIS B1176 六角穴付きボルト 図
ねじの呼び d M1.6 M2 M2.5 M3 M4 M5 M6
P 0.35 0.4 0.45 0.5 0.7 0.8 1
b 参考 15 16 17 18 20 22 24
dk 最大c) 3.00 3.80 4.50 5.50 7.00 8.50 10.00
最大d) 3.14 3.98 4.68 5.68 7.22 8.72 10.22
最小 2.86 3.62 4.32 5.32 6.78 8.28 9.78
e 最小 1.733 1.733 2.303 2.873 3.443 4.583 5.723
k 最大 1.60 2.00 2.50 3.00 4.00 5.00 6.00
最小 1.46 1.86 2.36 2.86 3.82 4.82 5.7
s 呼び 1.5 1.5 2 2.5 3 4 5
単位mm
ねじの呼び d M8 M10 M12 (M14) M16 M20 M24
P 1.25 1.5 1.75 2 2 2.5 3
b 参考 28 32 36 40 44 52 60
dk 最大c) 13.00 16.00 18.00 21.00 24.00 30.00 36.00
最大d) 13.27 16.27 18.27 21.33 24.33 30.33 36.39
最小 12.73 15.73 17.73 20.67 23.67 29.67 35.61
e 最小 6.863 9.149 11.429 13.716 15.996 19.437 21.734
k 最大 8.00 10.00 12.00 14.00 16.00 20.00 24.00
最小 7.64 9.64 11.57 13.57 15.57 19.48 23.48
s 呼び 6 8 10 12 14 17 19

c)ローレットがない頭部に適用する
d)ローレットがある頭部に適用する

表4 六角穴付きボルト(並目ねじ)の製品仕様
材料 鋼 ステンレス鋼 非金属
一般要求事項 適用規格 JIS B 1099
ねじ 公差域クラス 強度区分 12.9 は5g 6g：他の強度区分は6g
適用規格 JIS B 0205-2, JIS B 0209-2, JIS B 0209-3
機械的性質 強度区分 d＜3mm：
受渡当事者間の協定による
3mm≦d≦39mm：
8.8、10.9、12.9
d＞39mm：
受渡当事者間の協定による		 d≦24mm：
A2-70,A3-70,A4-70,A5-70
24mm＜d≦39mm：
A2-50,A3-50,A4-50,A5-50
d＞39mm：
受渡当事者間の協定による		 受渡当事者間の協定による
適用規格 JIS B 1051 JIS B 1054-1 JIS B 1057
