商品情報 JIS規格 寸法表

六角ナット

JIS名称 B1181 附属書JA / 表JA.11 抜粋

単位mm

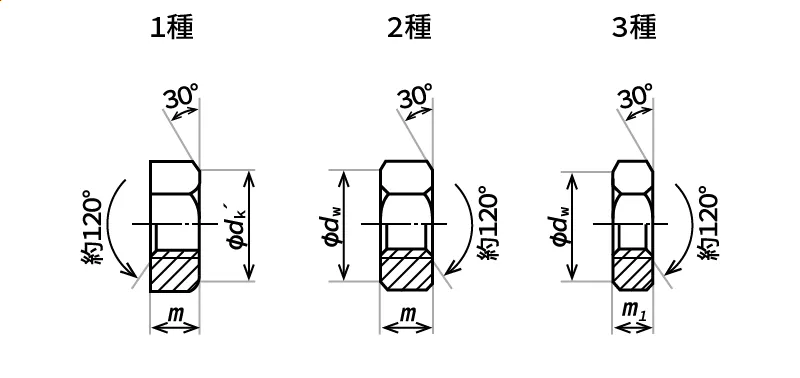

六角ナット 中
ねじの呼び d		m		m1		s		e
並目	細目	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	約
M6	ー	5	0 -0.48	3.6	0 -0.48	10	0 -0.6	11.5
(M7)	ー	5.5		4.2		11	0 -0.7	12.7
M8	M8×1	6.5	0 -0.58	5		13		15
M10	M10×1.25	8		6		17		19.6
M12	M12×1.25	10		7	0 -0.58	19	0 -0.8	21.9
(M14)	(M14×1.5)	11	0 -0.7	8		22		25.4
M16	M16×1.5	13		10		24		27.7
(M18)	(M18×1.5)	15		11	0 -0.7	27		31.2
M20	M20×1.5	16		12		30		34.6
(M22)	(M22×1.5)	18		13		32	0 -1.0	37
M24	M24×2	19	0 -0.84	14		36		41.6
(M27)	(M27×2)	22		16		41		47.3
M30	M30×2	24		18		46		53.1
(M33)	(M33×2)	26		20	0 -0.84	50		57.7
M36	M36×3	29		21		55	0 -1.2	63.3
(M39)	(M39×3)	31	0 -1.0	23		60		69.3
M42	ー	34		25		65		75
(M45)	ー	36		27		70		80.8
M48	ー	38		29		75		86.5
(M52)	ー	42		31	0 -1.0	80		92.4
M56	ー	45		34		85	0 -1.4	98.1
(M60)	ー	48		36		90		104
M64	ー	51	0 -1.2	38		95		110

※ねじの呼びに括弧を付けたものは、なるべく用いない。
